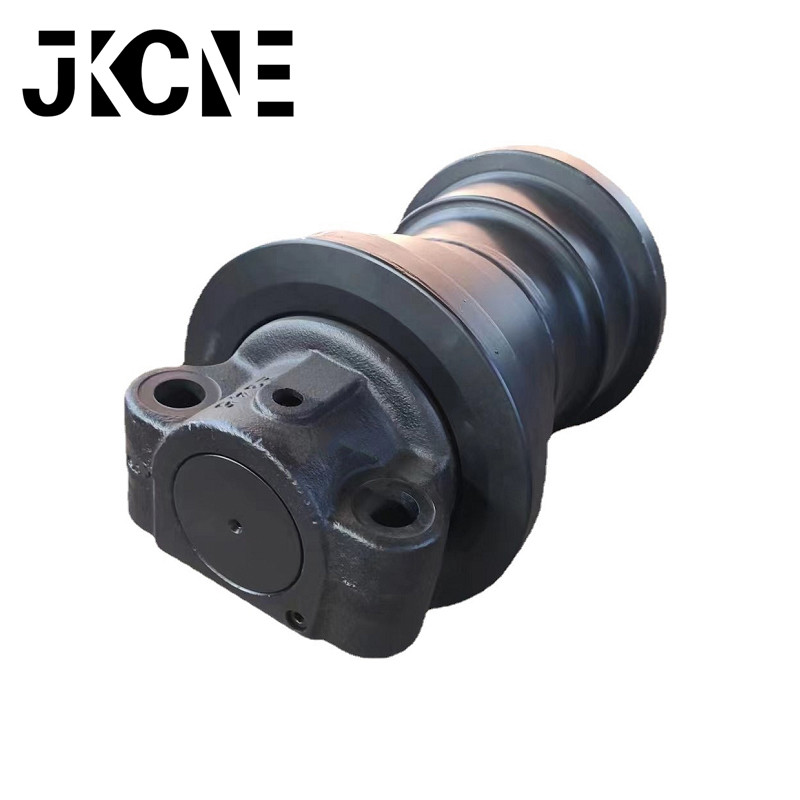

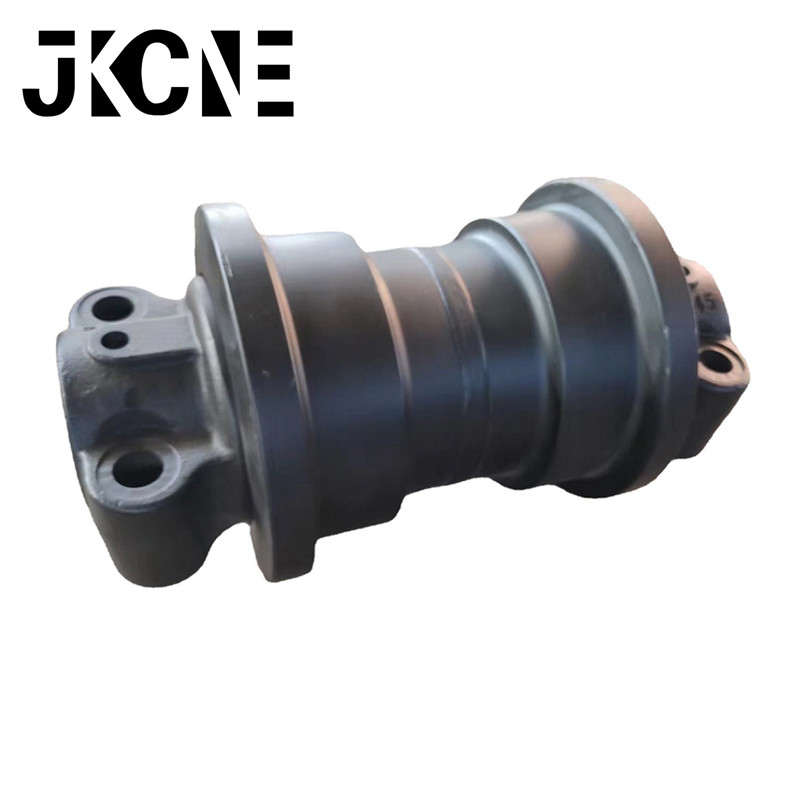

rolo inferior da esteira da escavadeira esteira dupla D20 rolo da esteira do material rodante
Os tipos de rodas de apoio usadas para esteira combinada e esteira integral ou de borracha são diferentes: as rodas de sustentação da esteira combinada rolam no trilho-guia, enquanto as rodas de sustentação da esteira integral ou de borracha rolam na sapata da esteira.
Existem dois tipos de rodas de apoio para trilhos combinados, conforme mostrado na Figura 1. Um é de flange simples e o outro é de flange duplo.O primeiro é fácil de fabricar;Portanto, é mais comumente usado e o último é menos usado.O objetivo de ter um flange é impedir que a via se mova lateralmente em relação a ele, a fim de evitar o descarrilamento nas curvas.A altura do flange é geralmente de 10 a 20 milímetros.Para reduzir o atrito entre o lado do flange da roda e o lado do trilho-guia, o lado do flange da roda geralmente é feito em um plano inclinado, com um ângulo inclinado α= 20°~30°
